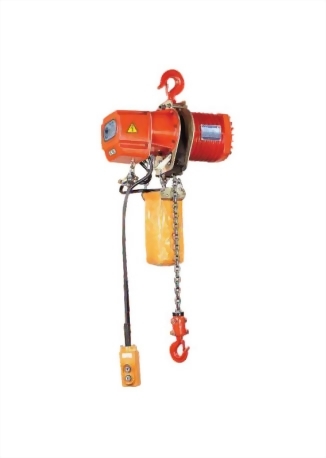

• 標準型吊車(YSE)
  • 標準型吊車(YSE)

型號 : YSE-050-100-200

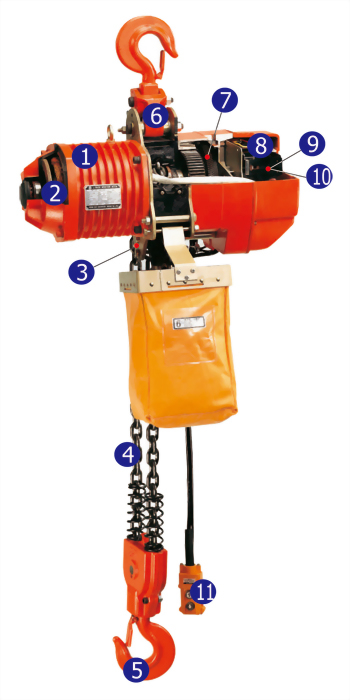

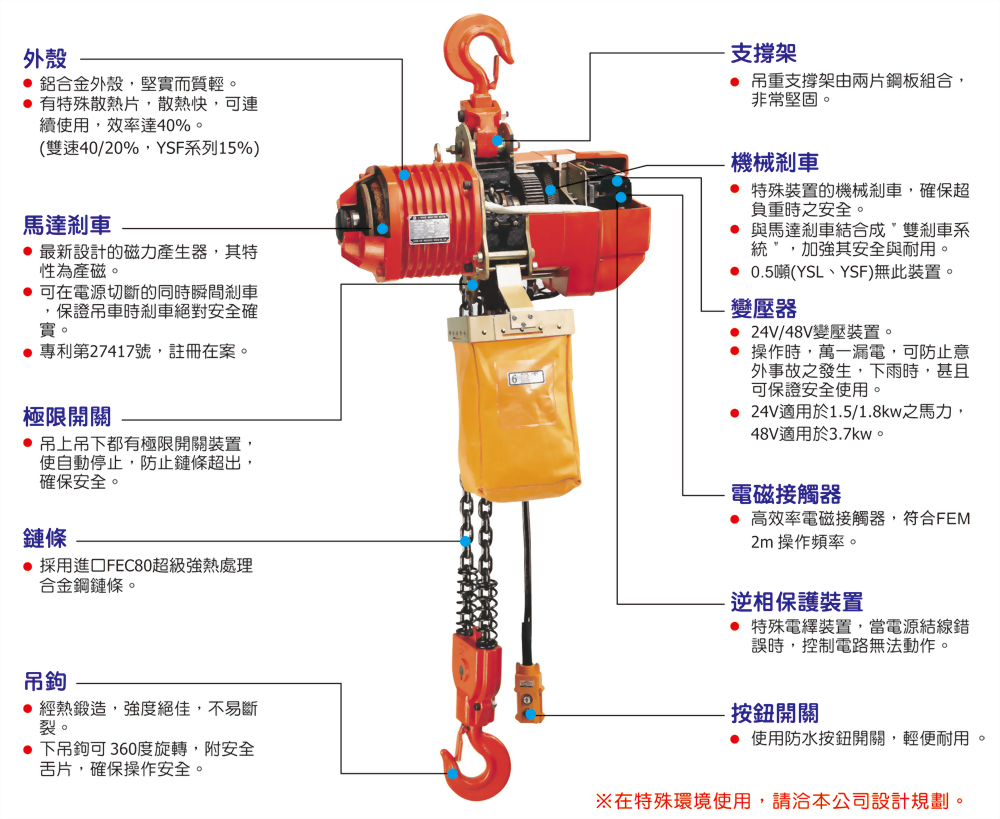

1. 外殼


  • 鋁合金外殼,堅實而質輕。
  • 有特殊散熱片,散熱快,可連續使用,效率達40%。
    (雙速40/20%,YSF系列15%)


2. 馬達剎車


  • 最新設計的磁力產生器,其特性為產磁。
  • 可在電源切斷的同時瞬間剎車,保證吊車時剎車絕對安全確實。
  • 專利第27417號,註冊在案。


3. 極限開關


  • 吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全。


4. 鏈條


  • 採用進口FEC80超級強熱處理合金鋼鏈條。


5. 吊鉤


  • 經熱鍛造,強度絕佳,不易斷裂。
  • 下吊鉤可 360度旋轉,附安全舌片,確保操作安全。


6. 支撐架


  • 吊重支撐架由兩片鋼板組合,非常堅固。


7. 機械剎車


  • 特殊裝置的機械剎車,確保超負重時之安全。
  • 與馬達剎車結合成"雙剎車系統",加強其安全與耐用。
  • 0.5噸(YSL、YSF)無此裝置。


8. 變壓器


  • 24V/48V變壓裝置。
  • 操作時,萬一漏電,可防止意外事故之發生,下雨時,甚且可保證安全使用。
  • 24V適用於1.5/1.8kw之馬力,48V適用於3.7kw。


9. 電磁接觸器


  • 高效率電磁接觸器,符合FEM 2m 操作頻率。


10.逆相保護裝置


  • 特殊電繹裝置,當電源結線錯誤時,控制電路無法動作。


11.按鈕開關


  • 使用防水按鈕開關,輕便耐用。



鍊條

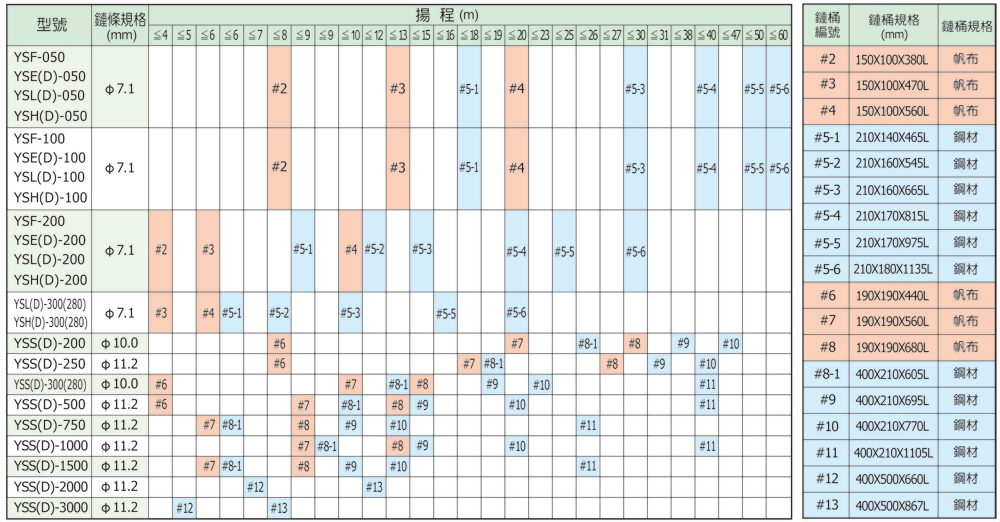

鏈條桶選用表


電源


  • 三相、單相,50Hz、60Hz均適用。
  • 單相適用於110V/220V。
  • 三相自220V~600V均適用。
  • 訂購時,請指明所需電壓和頻率。
  • 詳細說明請參閱本說明書。


揚程


  • 標準長度為3米和6米。
  • 如需特殊長度,可特別訂製。.


揚速 (請參考各頁說明)

按鈕開關


  • 2點式:上、下。
  • 4點式:上、下、左、右。
  • 6點式:上、下、左、右、前、後配大車。





荷重 (ton) 0.5 1 2

揚 程 (ton)

3(6) etc.
速 度 (m/min)
50Hz
6.7
4.7 2.3
60Hz 8 5.6 2.8
馬 力 (kw)
1.5
1.8
電 源

3 Phase, (三相)

220V-600V, 50Hz, 60Hz

額 定 E.D Rating (%)
40
鏈條掛數
1
2
淨重/毛重 (kg)
50.5/53  60.5/63
裝箱明細 LxWxH (cm)
60x57x33
材 積 (cm)
4



主機配電動小車


Dimensions of Hoist with Motorized Trolley



Dimensions of Hoist with Motorized Trolley





主機配鏈動/滑動小車

Dimensions of Hoist with GT/PT



Dimensions of Hoist with Motorized Trolley
